產品分類：冶金閥門系列

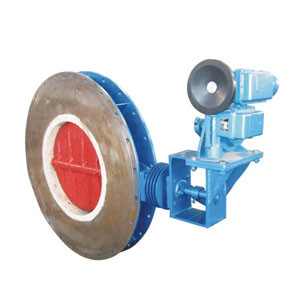

產品名稱：高溫蝶閥

簡短說明：

主要特點

電動調節高溫蝶閥，廣泛用于建材、冶金、礦山、電力等工作生產過中用于自動控制或遠程控制管路中的流量。

高溫蝶閥

電動調節高溫蝶閥

1.型號：ZAJW-1G

2.產品規格：DN150-DN3000

二，用途：
電動調節高溫蝶閥，廣泛用于建材、冶金、礦山、電力等工作生產過中用于自動控制或遠程控制管
路中的流量。

三，特點：
高溫閥-結構簡單，動作靈敏，流通量大，易于維護，工作性能可靠，內襯特制耐高溫材料不，外端有滾動軸承及潤滑系統。
工作原理：
高溫閥-電動執行器能工巧匠通過曲柄、帶動閥軸、蝶板旋轉、達到調介質流量的目的。

四，主要性能參數：

1.0 公稱壓力 0.01MPa

1.1 殼體試驗壓力 0.015MPa

1.2 適用溫度 450～650℃，650～1000℃

1.3 適用介質 含塵氣體

1.4 泄漏率＜1.5%

1.5 閥門啟閉速度 DKJ 25秒/90°

1.6 DMR 35.7秒/90°

1.7 入信息（直流） Ⅱ型0-10mAⅢ型4-20mA

1.8 輸出通道 3個

1.9 輸入電阻 Ⅱ型200ΩⅢ型250Ω

2.0 電源電壓 DKJ 單相220V/50Hz

2.1 MR 三相380V/50Hz

2.2 介質流速 ≤25m/s

五，詳細說明：
產品名稱：高溫調節蝶閥，電動高溫蝶閥產品型號：ZAJW-1G 產品規格：DN150-DN3000 公稱壓力：0.1MPa
產品說明：高溫調節蝶閥具有耐高溫、結構緊湊、操作靈活等特點?？膳c（電、氣、手）動執行器組合使用。廣泛應用于冶金、建材、石化、電力等行業的通風、環保的含塵煙氣、空氣管道上。它可與單元組合儀表配套使用，實現生產過程自動調節或遠距離控制。

六，主要性能參數：

公稱壓力		0.01MPa
殼體試驗壓力		0.015MPa
適用溫度		450～650℃，650～1000℃
適用介質		含塵氣體
泄漏率		＜1.5%
閥門啟閉速度	DKJ	25秒/90°
	DMR	35.7秒/90°
輸入信息（直流）		Ⅱ型0-10mAⅢ型4-20mA
輸出通道		3個
輸入電阻		Ⅱ型200ΩⅢ型250Ω
電源電壓	DKJ	單相220V/50Hz
	DMR	三相380V/50Hz
介質流速		≤25m/s

七，電動高溫碟閥-主要外形及連接尺寸：
(1)GDZL-0.0MnA外形見圖1，連接尺寸見表1
(2)GDZL-0.1MnB外形見圖2，連接尺寸見表2
(3)GDZL-0.1MnD外形見圖3，連接尺寸見表3

1、閥軸　2、密封墊　3、襯里件　4、閥體　5、蝶板　6、支架　7、電動執行器　8、油杯

DN	D1	D	B	B1	L1	L2	L	H	B	N-d	執行器	轉矩(Nm)	重量(Kg)
150	450	500	160	245	360	600	1381	350	10	8-φ14	DKJ2100	100	220
200	505	550			385	625	1431		12	8-φ14			310
250	560	605			410	650	1481			12-φ18			420
300	605	650	180	300	505	765	1781	390			DKJ3100	250	520
35	660	705	180		535	795	1841						650
400	705	755	200		560	820	1891			16-φ18			804
450	765	805	200		585	845	1941			16-φ18			1038
500	805	853	220	365	610	890	2086	486	14	20-φ18	DKJ4100	600	1287
600	955	1005	220		660	940	2186						1586
700	1045	1100	240		710	990	2286						1894
800	1145	1200	240	420	760	1060	2570	570		24-φ18	DKJ5100	1600	2281
900	1245	1300	260		810	1110	2670			24-φ18			2573
1000	1350	1405			860	1160	2770		16	28-φ24			2870
1100	1450	1510			910	1210	2870			28-φ24			2995
1200	1732	1792	280	450	960	1280	3070	594		32-φ24	DKJ6100A	2500	3147
1300	1830	1890	280		1010	1330	3170			32-φ24			3470
1400	1930	1990	300		1060	1380	3270			36-φ24			3673
1500	2030	2090	300		1110	1430	3370			36-φ24			3875
1600	2130	2195	320		1160	1480	3470		22	40-φ24			4072
1700	2230	2295	320		1210	1530	3570			40-φ24			4270
1800	2330	2395	340	480	1260	1600	3725	670		44-φ24	DKJ6100	4000	4481
1900	2430	2500	340		1310	1650	3825			44-φ24			4705
2000	2535	2600	360		1360	1700	3925			48-φ24			5050
2100	2630	2700	360		1410	1750	4025			48-φ24			5300
2200	2740	2810	380	580	1460	1820	4282	833	24	52-φ27	DKJ7100	6000	5605
2300	2840	2910	380		1510	1870	4382						5912
2400	2950	3020	400		1560	1920	4482						6204
2500	3060	3130	400		1610	1970	4582						6512
