產品分類：蝶閥系列

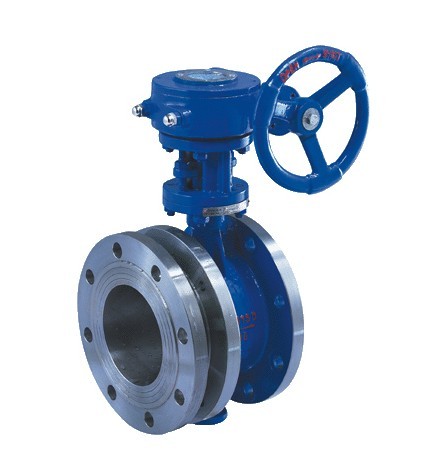

產品名稱：法蘭伸縮蝶閥

簡短說明：

主要特點

法蘭伸縮蝶閥驅動方式：手動、氣動、電動。

SD343H法蘭伸縮蝶閥的詳細資料：

SD343H伸縮蝶閥開啟力矩小,靈活方便,省力節能; 三維偏心結構,使蝶板越關越緊,其密封性能可靠,達到無泄漏。耐高壓、耐腐蝕、耐磨損、使用壽命長等。使密封面的空間運動軌跡達到理想化,密封副相互之間無磨擦、無干涉,加之密封材料選擇得當,從而使蝶閥的密封性、耐腐蝕性、耐高溫性和耐磨性等得到了可靠的保證。
SD343H伸縮蝶閥具有自動補償管道熱脹冷縮方便裝卸的功能，使用于溫度在425℃以下，公稱壓力在1.6MPa以下的石油，化工、電力、造紙、給排水和市政建設等工業管道上作調節流量和載斷流體的最佳裝置

SD343H法蘭伸縮蝶閥用途及特點

伸縮蝶閥適用于溫度≤80℃，公稱壓力≤1.6MPa的食品、醫藥、化工、石油、電力、輕紡、造紙等給排水、氣體管道上作調節流量和截流介質的作用，具有補償管道熱脹冷縮的功能。其主要特點如下：

1、設計新穎、合理、結構獨特、重量輕、操作方便、啟閉迅速；

2、伸縮蝶閥除了能作調節和截流作用、補償管道溫差所產生的熱脹冷縮功能外，還能為安裝更換、維修閥門提供方便。

3、密封部位可調節更換、密封性能可靠等特點。
采用標準
設計標準:GB/T12238-1989
法蘭連接尺寸:GB/T9113.1-2000;GB/T9113.2-2000
GB/T9115.1-2000;GB/T9115.2-2000
壓力試驗:GB/T13927-1992;JB/T9092-1999
主要技術參數

公稱通徑	DN（mm）	50～2000
公稱壓力	PN（MPa）	0.6	1.0	1.6
試驗壓力	強度試驗	0.9	1.5	2.4
	密封試驗	0.66	1.1	1.76
	氣密封試驗	0.6	0.6	0.6
適用溫度	≤80℃
適用介質	空氣、水、蒸氣、煤氣、油品等。
驅動形式	手動、蝸桿蝸輪傳動、氣傳動、電傳動。

主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	橡膠、聚四氟、聚內脂、不銹鋼
閥桿	2Cr13、不銹鋼、鉻鉬鋼
伸縮管	鑄鐵、鑄鋼、不銹鋼、鉻鉬鋼
填料	柔性石墨

伸縮蝶閥連接尺寸

DN		H1	H2	H3	最大長度Lmax	最小長度Lmin	設計長度L	D1			n-d-m						質量kg
mm	in	H1	H2	H3	最大長度Lmax	最小長度Lmin	設計長度L	0.6MPa	1.0MPa	1.6MPa	0.6MPa		1.0MPa		1.6MPa		質量kg
50	2	309	112	117	164	138	151	110	125	125	4-14	M12	4-18	M16	4-19	16	14.3
65	21/2	337	112	117	190	154	172	130	145	145	4-14	M12	4-18	M16	4-19	16	16.8
80	3	347	135	117	195	163	177	150	160	160	4-18	M16	8-18	M16	8-19	16	18.7
100	4	373	142	117	227	184	206	170	180	180	4-18	M16	8-18	M16	8-19	16	26.2
125	5	405	160	117	254	201	215	200	210	210	8-18	M16	8-18	M16	8-19	16	33.6
150	6	440	180	117	240	195	225	225	240	240	8-18	M16	8-22	M20	8-23	20	37.3
200	8	612	225	212	265	215	245	280	295	295	8-18	M16	8-22	M20	12-23	20	68.7
250	10	693	266	212	295	235	265	335	350	350	12-18	M16	12-22	M20	12-28	24	86.8
300	12	747	290	212	308	254	282	395	400	400	12-22	M20	12-22	M20	12-28	24	120
350	14	802	320	212	325	271	300	445	460	460	12-22	M20	16-22	M20	16-28	24	157
400	16	991	400	265	345	283	314	195	515	515	16-22	M20	16-26	M24	16-31	27	227
450	18	1037	425	265	370	314	340	550	565	565	16-22	M20	20-26	M24	20-31	27	260
500	20	1127	480	265	377	316	346	600	620	620	20-22	M20	20-26	M24	20-34	30	300
600	22	1377	520	380	446	388	417	705	725	725	20-26	M24	20-30	M27	20-37	33	540
700	24	1796	577	380	445	395	425	810	840	840	24-26	M24	24-30	M27	20-37	33	684
800	32	1484	620	270	479	425	455	920	950	950	24-30	M27	24-33	M30	24-40	36	952
900	36	1676	715	285	515	455	485	1020	1050	1050	24-30	M27	28-33	M33	28-40	36	1290
1000	40	1760	760	285	525	465	495	1120	1160	1160	28-30	M27	28-36	M36	28-43	39	1456
1200	48	2018	900	285	574	495	542	1340	1380	1380	32-33	M30	32-39	M36	32-49	45	2310
1400	56	2363	1000	425	599	542	572	1560	1590	1590	36-36	M33	36-42	M39	36-49	45	2816
1600	64	2723	1160	425	640	615	615	1760	1820	1820	40-36	M33	40-48	M45	40-56	52	4218
1800	72	2844	1247	425	725	695	695	1970	2020	2020	44-39	M36	44-48	M45	44-56	52	5650
2000	80	3127	1362	425	764	722	722	2180	2230	2230	48-42	M39	48-48
